1321 Airbag-Steuergerät Fehler

Was bedeutet der Fehlercode 1321 im Airbag-Steuergerät?

Der Fehlercode 1321, oft auch als 01321, U101100 oder B200049 angezeigt, signalisiert einen Totalausfall der Kommunikation mit dem Airbag-Steuergerät (J234). Das bedeutet, dass die zentrale Steuereinheit für das Airbagsystem nicht mehr über den CAN-Bus erreichbar ist. Die Ursache ist in der Regel ein interner Hardware-Defekt im Steuergerät selbst oder fest gespeicherte Crash-Daten, die das Modul blockieren.

Technisch gesehen reagiert das Airbag-Steuergerät nicht mehr auf Anfragen von Diagnosegeräten oder anderen Steuergeräten im Fahrzeugnetzwerk. Dieser Zustand verhindert nicht nur das Auslesen des Fehlerspeichers, sondern legt das gesamte Sicherheitssystem lahm, da die Sensoren und Airbags nicht mehr angesteuert werden können.

Oft tritt dieser Fehler in Verbindung mit spezifischeren Codes auf. U101100 deutet auf eine fehlerhafte Spannungsversorgung oder eine Unterbrechung hin, während B200049 einen nicht näher spezifizierten internen Defekt der Electronic Control Unit (ECU) anzeigt. Die Kombination dieser Fehler bestätigt meist einen schwerwiegenden Defekt auf der Platine des Steuergeräts.

Welche Symptome zeigen sich bei Fehlercode 1321?

Das primäre Symptom des Fehlers 1321 ist eine permanent leuchtende Airbag-Warnleuchte im Kombiinstrument, die nach dem Motorstart nicht erlischt. Zudem ist es Werkstätten nicht mehr möglich, per Diagnosegerät wie VCDS auf das Airbag-Steuergerät zuzugreifen, da keine Kommunikation zustande kommt. In manchen Fällen können auch andere Kontrolllampen blinken.

Die leuchtende Airbag-Kontrollleuchte ist ein klares Warnsignal. Sie zeigt an, dass das gesamte Rückhaltesystem, einschließlich Airbags und Gurtstraffer, im Falle eines Unfalls nicht funktionsfähig ist. Das Fahrzeug bietet somit nicht mehr den vollen Insassenschutz.

Ein weiteres untrügliches Zeichen ist der Kommunikationsabbruch während der Diagnose. Versucht eine Werkstatt den Fehlerspeicher auszulesen, meldet das Diagnosetool, dass das Steuergerät J234 nicht antwortet oder nicht gefunden wurde. Fehlermeldungen wie "4710 CAN-Bus-Verbindung zu Airbagsteuergerät 1321" bestätigen dies.

Was sind die häufigsten Ursachen für den Fehlercode 1321?

Die Hauptursache für den Fehlercode 1321 ist ein interner Hardware-Defekt im Airbag-Steuergerät. Oft sind Bauteile im Zündkreis oder der CAN-Bus-Schnittstelle auf der Platine defekt. Eine weitere häufige Ursache sind gespeicherte Crash-Daten nach einem Unfall, die das Steuergerät permanent sperren und eine Kommunikation verhindern.

Ein Hardware-Defekt ist die gängigste Ursache. Alterungsprozesse elektronischer Bauteile, kalte Lötstellen oder durch Spannungsspitzen beschädigte Komponenten führen dazu, dass die interne Logik des Steuergeräts nicht mehr korrekt arbeitet. Dies führt zum vollständigen Kommunikationsabbruch.

Nach einem Unfall werden sogenannte Crash-Daten im Speicher des Steuergeräts abgelegt. Diese Daten sperren das Modul aus Sicherheitsgründen und verhindern eine weitere Nutzung. Auch wenn äußerlich kein Schaden sichtbar ist, muss dieser Speicher professionell zurückgesetzt werden, um die Funktionalität wiederherzustellen.

Seltener können auch externe Faktoren wie beschädigte Kabel oder Steckverbindungen zum Steuergerät die Ursache sein. Eine gründliche Prüfung des Kabelbaums und der Spannungsversorgung gemäß Stromlaufplan ist daher ein wichtiger erster Diagnoseschritt in der Werkstatt, bevor das Steuergerät ausgebaut wird.

Bei welchen Fahrzeugen tritt der Fehler 1321 auf?

Der Fehlercode 1321 ist vor allem bei Fahrzeugen des VAG-Konzerns wie Audi, Volkswagen und Skoda sowie bei Bentley-Modellen verbreitet. Insbesondere Baureihen wie der Audi A4 B8, VW Passat B7 und CC sowie der Skoda Rapid sind häufig betroffen. Die Reparatur dieser spezifischen Steuergeräte ist eine Kernkompetenz von Airbag24.

Bei Airbag24 haben wir diesen Fehler bereits erfolgreich für eine Vielzahl von Modellen repariert. Dazu gehören unter anderem:

Audi: A4 B8 8K (2007-2015), RS4 B8 8K (2012-2015), RS5 8T (2010-2015)

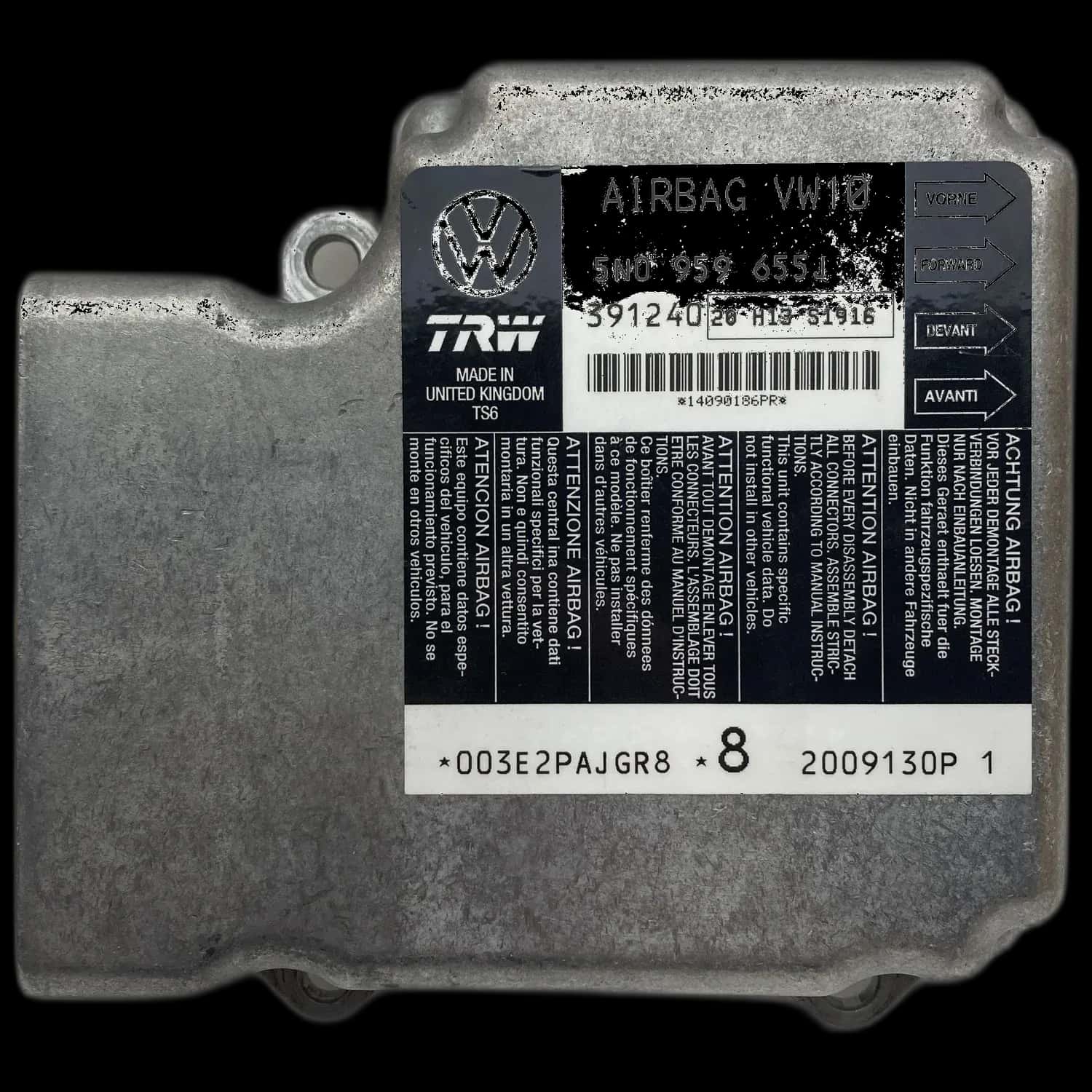

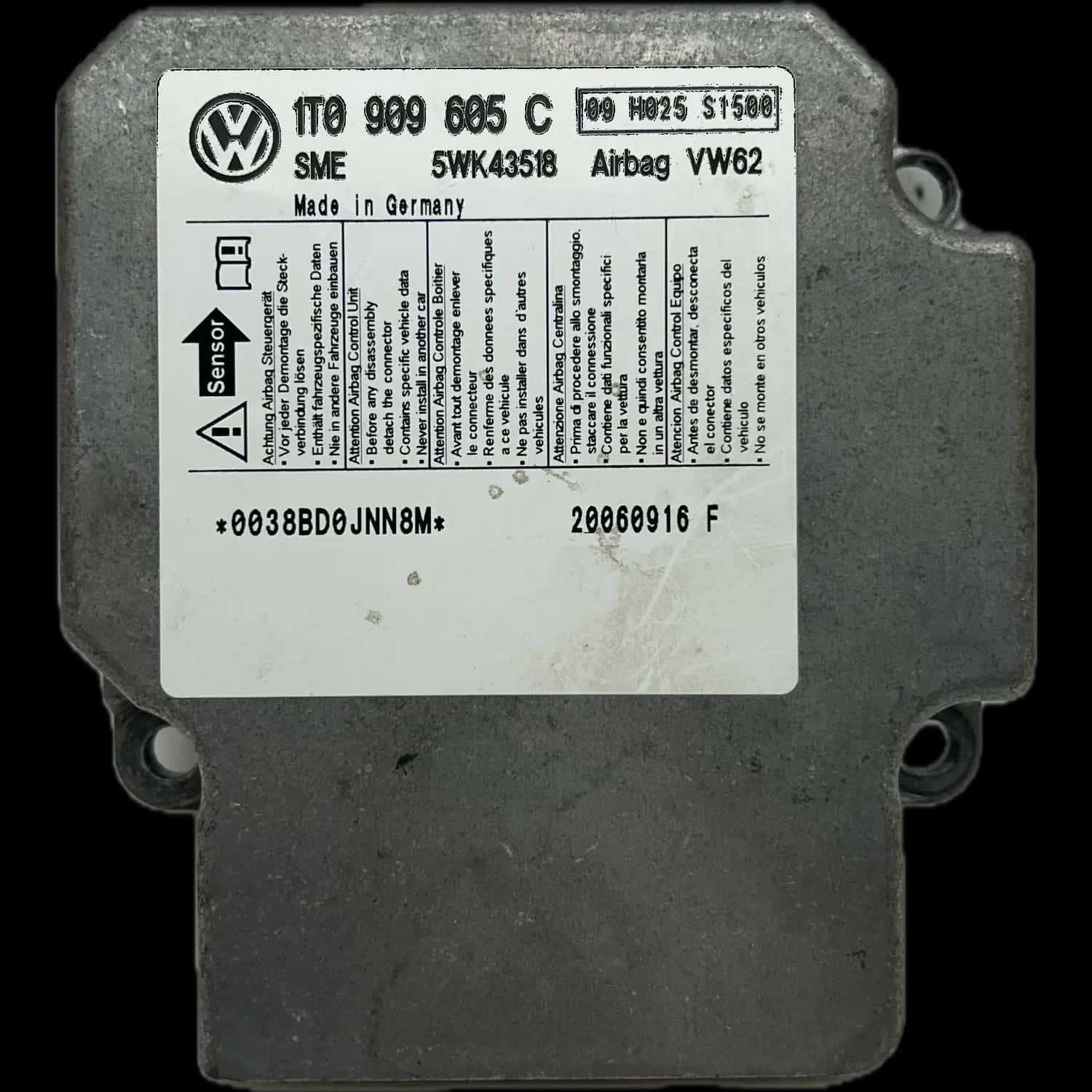

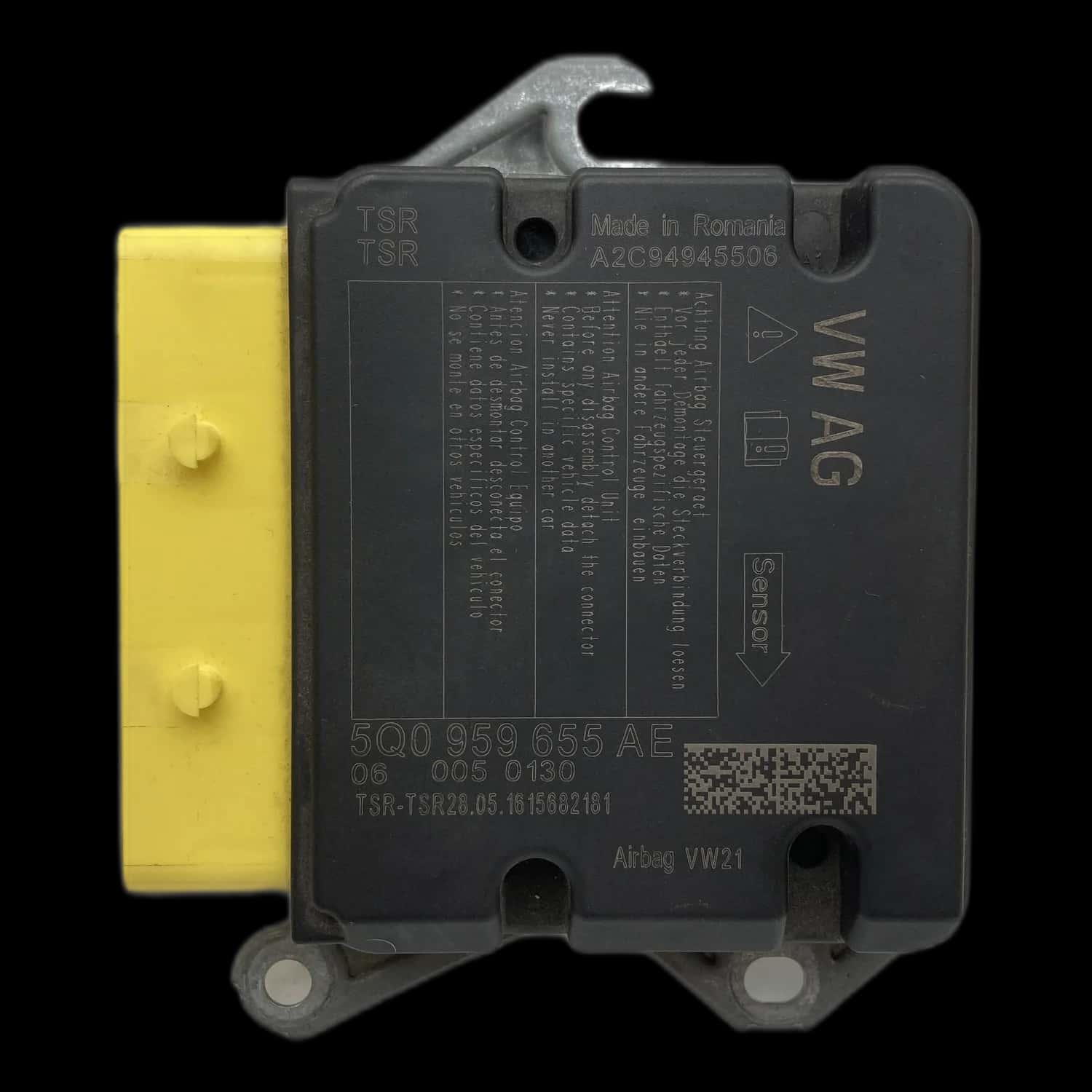

Volkswagen: Passat B4, Passat B7 3C (2010-2014), Passat CC Typ35 (2008-2016), Touran 5T (ab 2015)

Skoda: Rapid (inkl. Monte Carlo Mk1)

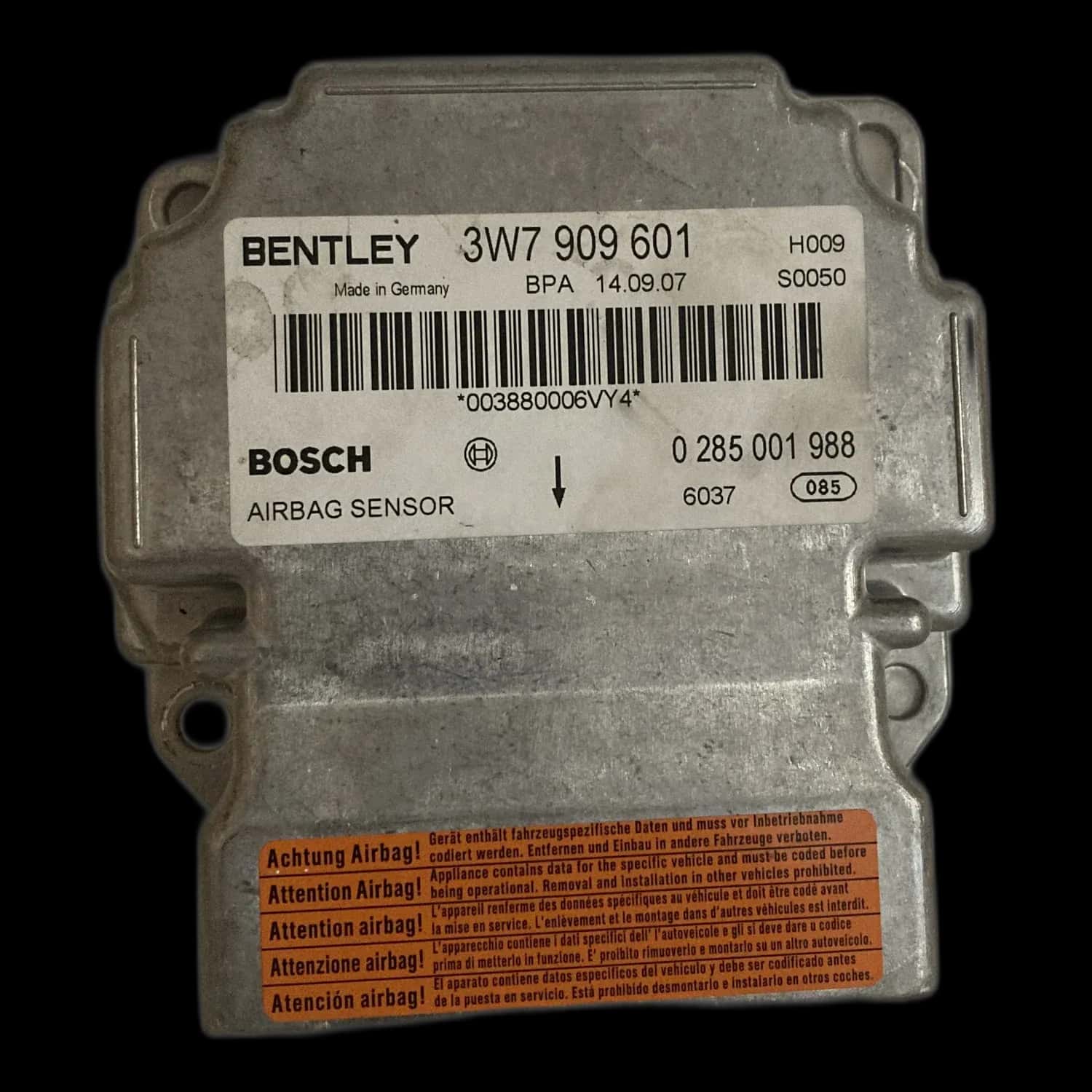

Bentley: Continental GT (2. Generation, 2003-2013), T-Series T2, S2 Continental

Typische Teilenummern, die von diesem Fehler betroffen sind, lauten beispielsweise beim Audi A4 B8: 8K0959655J, 8K0959655P, 5WK44637, 8K0959655L, 8K0959655Q, 8K0959655B und 8K0959655G.

Wie läuft die Reparatur des Steuergeräts bei Airbag24 ab?

Die Reparatur bei Airbag24 konzentriert sich auf die Beseitigung der eigentlichen Ursache auf Hardware-Ebene. Nach Einsendung des ausgebauten Steuergeräts wird dieses analysiert, die Crash-Daten werden gelöscht und defekte elektronische Bauteile auf der Platine werden fachmännisch ersetzt. Abschließend wird die volle Kommunikationsfähigkeit geprüft.

Zunächst wird empfohlen, in einer Fachwerkstatt sicherzustellen, dass die Verkabelung zum Steuergerät intakt ist und das Problem tatsächlich vom Steuergerät selbst ausgeht. Nach dem Ausbau können Sie das Gerät einfach mit dem ausgefüllten Reparaturformular an uns senden.

Bei Airbag24 führen unsere Techniker eine umfassende Analyse der Platine durch. Je nach Fehlerursache werden die gespeicherten Crash-Daten auf dem Speicherchip gelöscht oder defekte Komponenten wie Prozessoren, CAN-Transceiver oder Teile des Zündkreises durch neue, hochwertige Bauteile ersetzt. Dies erfordert präzise Lötarbeiten und tiefgehendes elektronisches Fachwissen.

Nach der Reparatur wird jedes Steuergerät an einem speziellen Prüfstand getestet, um die einwandfreie Kommunikation und Funktion zu verifizieren. Sie erhalten ein voll funktionsfähiges, einbaufertiges Gerät zurück, das Plug-and-Play-fähig ist. Auf alle unsere Reparaturen gewähren wir 2 Jahre gesetzliche Gewährleistung.

Warum ist eine Reparatur die bessere Wahl?

Eine Reparatur ist die wirtschaftlich und technisch sinnvollste Lösung. Sie sparen im Vergleich zum Kauf eines Neuteils, das oft über 500 Euro kostet, erheblich. Zudem entfällt die Notwendigkeit einer teuren und aufwendigen Neu-Codierung des Steuergeräts beim Vertragshändler, da die originale Fahrzeugkonfiguration erhalten bleibt.

Der finanzielle Vorteil ist signifikant. Während ein neues Airbag-Steuergerät vom Hersteller oft eine hohe dreistellige Summe kostet, ist die Reparatur bei Airbag24 deutlich günstiger und stellt die volle Funktionalität wieder her.

Ein weiterer entscheidender Vorteil ist, dass das reparierte Steuergerät sofort wieder einsatzbereit ist. Da die originale Codierung Ihres Fahrzeugs erhalten bleibt, müssen keine komplizierten Anpassungen oder Programmierungen vorgenommen werden. Der Einbau ist somit unkompliziert und schnell erledigt.
