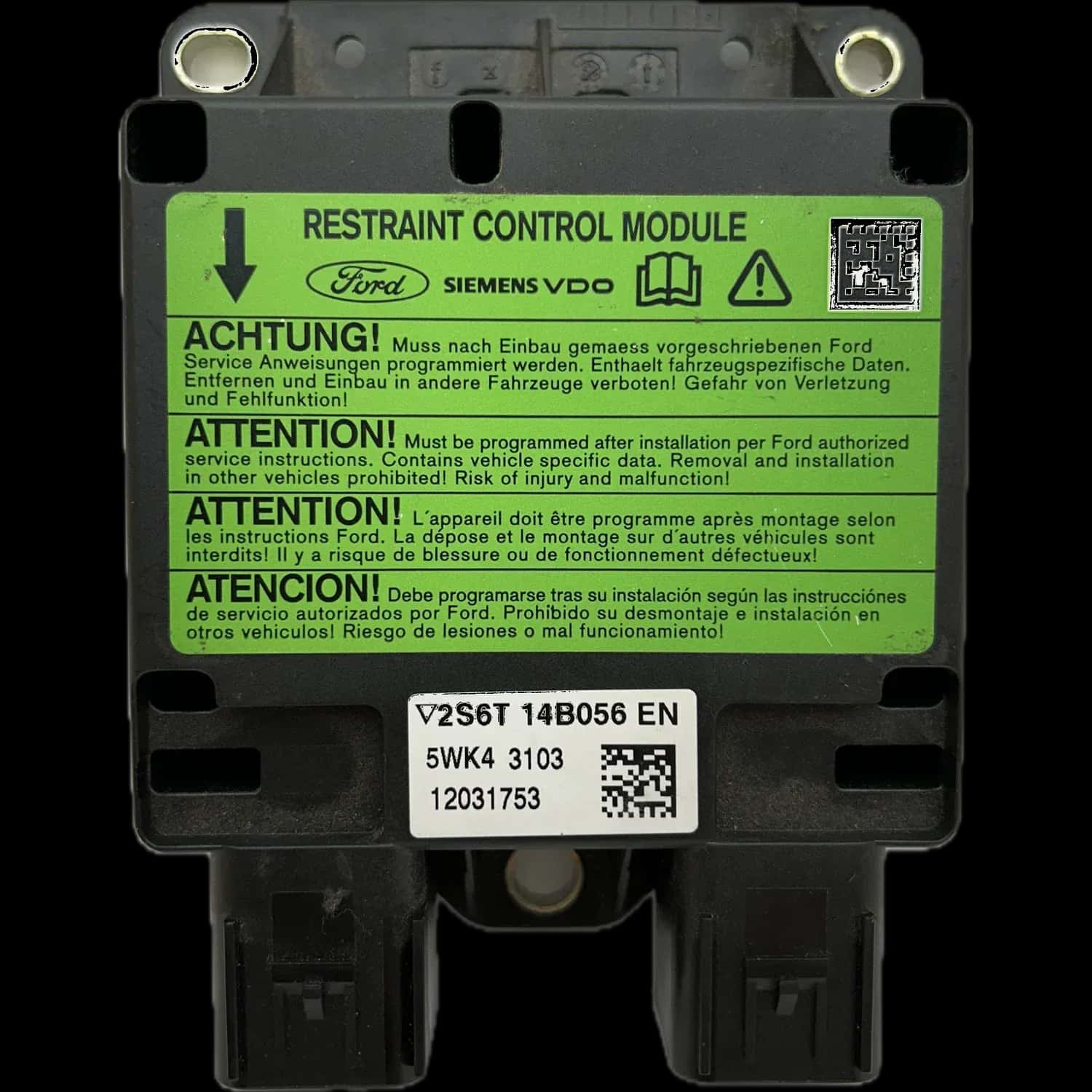

Airbag-Steuergerät mit der Teilenummer 2S6T-14B056-EN

Welche Funktion hat das Airbag-Steuergerät 2S6T-14B056-EN?

Das Airbag-Steuergerät mit der Teilenummer 2S6T-14B056-EN ist die zentrale Steuereinheit für das Insassenschutzsystem (SRS). Es wird in verschiedenen Modellen von Ford und Mazda, wie dem Ford Fiesta oder Mazda2, eingesetzt und ist dafür verantwortlich, bei einem Unfall die notwendigen Rückhaltesysteme wie Airbags und Gurtstraffer auszulösen.

Die Hauptaufgabe dieses Moduls besteht darin, die Daten der Beschleunigungs- und Gierratensensoren im Fahrzeug kontinuierlich auszuwerten. Erkennt das Steuergerät anhand dieser Daten eine Kollision, die eine Auslösung der Sicherheitssysteme erfordert, sendet es in Millisekunden die entsprechenden Zündbefehle an die Airbag-Module und Gurtstraffer.

Zusätzlich überwacht das Steuergerät permanent alle angeschlossenen Komponenten des SRS-Systems auf ihre Funktionsfähigkeit. Dazu gehören die Sensoren, die Zündkreise, die Airbags selbst und die interne Elektronik. Bei einer Störung wird die Airbag-Kontrollleuchte im Kombiinstrument aktiviert, um den Fahrer zu warnen.

Welche Defekte treten bei 2S6T-14B056-EN auf?

Die häufigste Ursache für einen Ausfall des Steuergeräts 2S6T-14B056-EN sind gespeicherte Crash- oder Impact-Daten nach einer Auslösung der Airbags. Daneben führen interne Elektronikfehler, Kommunikationsstörungen auf dem CAN-Bus oder physische Schäden an Steckverbindungen zu Defekten, die eine Reparatur erfordern.

Nach einem Unfall, bei dem die Airbags ausgelöst wurden, sperrt sich das Steuergerät intern, indem es sogenannte Crash-Daten in seinen Speicher schreibt. Diese Sperre verhindert eine erneute Verwendung aus Sicherheitsgründen und kann nur mit spezieller Ausrüstung zurückgesetzt werden. Das Modul kommuniziert in diesem Zustand oft nicht mehr mit dem Fahrzeug.

Ein weiterer häufiger Grund sind interne Hardwaredefekte auf der Platine. Dazu zählen fehlerhafte SMD-Bauteile wie Kondensatoren oder Spannungsregler, Probleme mit dem Flash- oder EEPROM-Speicherchip sowie kalte Lötstellen oder Leiterbahnschäden durch Alterung, Vibrationen oder Feuchtigkeit.

Auch Kommunikationsfehler auf dem Datenbus (CAN) können den Ausfall verursachen. Dies äußert sich darin, dass das Steuergerät für Diagnosegeräte nicht mehr erreichbar ist. Die Ursache kann sowohl im Gerät selbst als auch an beschädigten Steckverbindungen oder Leitungen im Fahrzeug liegen.

Woran erkennt man einen Defekt am Steuergerät?

Ein Defekt am Airbag-Steuergerät 2S6T-14B056-EN macht sich primär durch eine permanent leuchtende Airbag-Kontrollleuchte (SRS-Leuchte) im Cockpit bemerkbar. Ein weiteres klares Symptom ist die fehlende Kommunikation mit dem Steuergerät während einer Fahrzeugdiagnose über die OBD-Schnittstelle.

Das offensichtlichste Anzeichen ist die dauerhaft aktive Airbag-Warnleuchte. Sie erlischt nach dem Motorstart nicht mehr, was auf einen aktiven und sicherheitsrelevanten Fehler im System hindeutet, der im Fehlerspeicher hinterlegt ist.

Wenn eine Werkstatt versucht, den Fehlerspeicher des Fahrzeugs auszulesen, kann es vorkommen, dass keine Verbindung zum Airbag-Steuergerät hergestellt werden kann. Das Diagnosegerät meldet dann einen Kommunikationsfehler, was auf einen schwerwiegenden internen Defekt des Moduls hindeutet.

In vielen Fällen werden auch spezifische Fehlercodes im System gespeichert, die direkt auf einen internen Defekt des Steuergeräts hinweisen. Diese Codes deuten auf Probleme mit der internen Elektronik, der Spannungsversorgung oder den Speicherbausteinen hin.

In welchen Fahrzeugen ist 2S6T-14B056-EN verbaut?

Bei Airbag24 reparieren wir das Steuergerät 2S6T-14B056-EN für verschiedene Modelle der Marken Ford und Mazda. Es kommt vorrangig in Fahrzeugen wie dem Ford Fiesta und Fusion sowie dem Mazda2 und Demio der entsprechenden Baujahre zum Einsatz.

Das Modul ist unter anderem in folgenden Modellen und Baureihen zu finden:

Ford: Fiesta Mk2, Fusion

Mazda: Mazda2 DY (2003-2005), Mazda2 DY Facelift (2005-2007), Mazda2 DE (2007-2010), Mazda2 DE Facelift (2010-2014), Demio DY

Wie wird das Steuergerät 2S6T-14B056-EN professionell repariert?

Bei Airbag24 folgt die Reparatur des Steuergeräts einem professionellen Ablauf. Nach dem fachgerechten Ausbau und der Einsendung erfolgt eine Eingangsprüfung, bei der die Elektronik analysiert und der Fehlerspeicher ausgelesen wird. Anschließend werden Crash-Daten gelöscht, defekte Bauteile ersetzt und das Gerät final geprüft.

Der Prozess beginnt idealerweise mit einer Diagnose am Fahrzeug, um sicherzustellen, dass der Fehler tatsächlich im Steuergerät liegt. Nach dem Ausbau wird das Modul sicher verpackt an Airbag24 gesendet. Hier führen unsere Techniker eine umfassende Analyse durch, die eine Sichtprüfung sowie elektronische Messungen an Bauteilen wie Spannungsreglern, Kondensatoren und Speicherchips umfasst.

Die eigentliche Instandsetzung konzentriert sich auf die Fehlerursache. Gespeicherte Crash-Daten werden mithilfe spezieller Programmiergeräte aus dem internen Speicher (EEPROM/Flash) entfernt. Defekte elektronische Bauteile werden auf SMD-Ebene fachgerecht ausgelötet und durch neue, hochwertige Komponenten ersetzt. Beschädigte Lötstellen oder Leiterbahnen werden ebenfalls instand gesetzt.

Nach der Reparatur wird das Steuergerät einem umfassenden Funktionstest unterzogen. Es wird geprüft, ob die Kommunikation mit Diagnosegeräten wiederhergestellt ist und alle internen Selbsttests fehlerfrei durchlaufen werden. Auf jede Reparatur gewähren wir 2 Jahre gesetzliche Gewährleistung.
